产品介绍

Cisco® Catalyst® 4500 系列交换机支持无边界网络，通过 2-4 层交换方面的投资提供高能、移动、安全的用户体验。对于支持恢复能力、虚拟化和自动化的基础架构，它可以提供安全性、移动性、应用程序性能、视频和节能功能。Cisco Catalyst 4500 系列交换机提供无边界功能、可扩展性和服务，不但能够降低总拥有成本，而且还能够提供卓越的投资保护。
Cisco Catalyst 4500（图 1）拥有集中转发架构，支持通过简化的操作实现协作、虚拟化和运营易管理性。全新 Cisco Catalyst 4500E 系列可以跨多代向前和向后兼容，提供卓越的投资保护和部署灵活性，可满足各种规模企业不断变化的需求。Cisco Catalyst 4500E 系列平台具有万兆以太网 (GE) 上行链路，支持 PoEP，使客户网络能够适应未来发展。
E 系列机箱有四种不同的外形规格：3 插槽 (4503-E)、6 插槽 (4506-E)、7 插槽 (4507R+E/4507R-E) 和 10 插槽 (4510R+E/4510R-E)。4503-E、4506-E、4507R+E 和 4510R+E 机箱极其灵活，支持每线路卡插槽 6 Gbps、24 Gbps 或 48 Gbps。4507R-E 和 4510R-E 机箱只支持每线路卡插槽 6 Gbps 和 24 Gbps。Cisco Catalyst 4500E 系列的集成恢复能力包括 1+1 管理引擎冗余（仅限 10 插槽和 7 插槽）、冗余风扇、基于软件的容错能力和 1+1 电源冗余。硬件和软件的集成恢复能力可以最大限度地减少网络停机，帮助确保工作效率、盈利能力和客户成功。

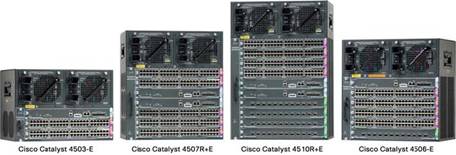

图 1.  Cisco Catalyst 4500E 系列

Cisco Catalyst 4500E 系列通过智能网络服务将控制范围扩展至网络边缘，这些服务包括优良的服务质量 (QoS)、可靠的性能、高度安全性、综合管理和集成恢复能力。这些智能网络服务的可扩展性是通过名为三重内容可寻址存储器 (TCAM) 的专用专业化资源来实现的。足够的 TCAM 资源（多达 384,000 个条目）实现了“高特性容量”，可提供线速的路由/交换性能并允许并行调配 QoS 和安全性等服务。
Cisco Catalyst 4500E 系列机箱
Cisco Catalyst 4500E 系列提供四种机箱选项和八种管理引擎选项（表 1）。此外，还提供一个可扩展到 388 个端口的通用架构。Cisco Catalyst WS-C4507R+E、WS-C4510R+E、WS-C4507R-E 和 WS-C4510RE 通过支持 1+1 冗余管理引擎（次秒级故障切换时间和全图像不中断服务软件升级 (ISSU)），提供无间断性。具有状态切换的无中断转发 (NSF/SSO) 和 ISSU 有助于确保管理引擎切换期间的数据包转发连续性，从而帮助确保协作应用程序和 IP 语音 (VoIP) 的无间断性。Cisco Catalyst 4500E 系列与广泛部署的 Cisco Catalyst 4000 系列交换机和传统 Cisco Catalyst 4500 系列交换机使用相同的线路卡，进一步体现了思科公司对提供经济合理的企业和分支机构可扩展性的承诺。
表 1. Cisco Catalyst 4500E 系列机箱特性

特性	Cisco Catalyst  WS-C4503-E 机箱	Cisco Catalyst  WS-C4506-E 机箱	Cisco Catalyst  WS-C4507R-E 机箱	Cisco Catalyst  WS-C4510R-E 机箱
总插槽数	3	6	7	10
线路卡插槽	2	5	5	8
管理引擎插槽	11	1	22	23
专用管理引擎插槽编号	1	1	3 和 4	5 和 6
管理引擎冗余	否	否	是	是（管理引擎Supervisor  V-10GE、6-E 和 7-E）
支持的管理引擎	管理引擎Supervisor  7-E 管理引擎Supervisor  6-E 管理引擎Supervisor  6L-E 管理引擎Supervisor  V-10GE	管理引擎Supervisor  7-E 管理引擎Supervisor  6-E 管理引擎Supervisor  6L-E 管理引擎Supervisor  V-10GE	管理引擎Supervisor 7-E 管理引擎Supervisor  6-E 管理引擎Supervisor  6L-E 管理引擎Supervisor  V-10GE	管理引擎Supervisor 7-E 管理引擎Supervisor 6-E4 管理引擎Supervisor  V-10GE
每个线路卡插槽的带宽可扩展性	所有插槽上都高达 48 Gbps	所有插槽上都高达 48 Gbps	所有插槽上都高达 48 Gbps5	所有插槽上都高达 48 Gbps5
电源托架数	2	2	2	2
交流输入功率	是	是	是	是
直流输入功率	是	是	是	是
集成以太网供电	是	是	是	是
最小电源数	1	1	1	1
支持的电源	1000 瓦交流 1400 瓦交流 1300 瓦交流电压 2800 瓦交流电压 4200 瓦交流电压 6000 瓦交流电压 1400 瓦直流（三相输入） 1400 瓦直流电源	1000 瓦交流 1400 瓦交流 1300 瓦交流电压 2800 瓦交流电压 4200 瓦交流电压 6000 瓦交流电压 1400 瓦直流（三相输入） 1400 瓦直流电源	1000 瓦交流 1400 瓦交流 1300 瓦交流电压 2800 瓦交流电压 4200 瓦交流电压 6000 瓦交流电压 1400 瓦直流（三相输入） 1400 瓦直流电源	1400 瓦交流 2800 瓦交流电压 4200 瓦交流电压 6000 瓦交流电压 1400 瓦直流（三相输入） 1400 瓦直流电源
风扇托架数	1	1	1	1
19 英寸机架安装位置	前部	前部	前部	前部
23 英寸机架安装位置	前部（可选）	前部（可选）	前部（可选）	前部（可选）

配置备选方案
Cisco Catalyst 4500 系列提供强大而灵活的网络解决方案，该方案可通过八种管理引擎备选方案来进行构建。每种备选方案都提供高性能、集中式、共享内存的交换机结构，同时还支持添加可选的更高层引擎（表 2），因而可保护您的线路卡投资。  1 插槽 1 专供管理引擎使用；插槽 2 及编号更高的插槽供线路卡使用。 2 插槽 3 和 4 专供管理引擎使用（Cisco Catalyst 4507R-E 和 4507R+E）；插槽 1-2 和 5-7 供线路卡使用。 3 插槽 5 和 6 专供管理引擎使用（Cisco Catalyst 4510R-E 和 4510R+E）；插槽 1-4 和 7-10 供线路卡使用。 4 只有插槽 8-10 支持 6 Gbps。 5 与管理引擎Supervisor  6-E 搭配使用时，WS-C4507R-E 和 WS-C4510R-E 机箱最多支持每个线路卡插槽 24G。 6 WS-C4507R-E 和 WS-C4510R-E 机箱最多支持 34 个交换 万兆以太网端口。 7 在许多服务级组合中都提供硬件备件先行更换。例如，8x5xNBD 表示将在标准的每周 5 天（相关地区内普遍可接受的工作日），每天 8 小时工作日期间发货，并在下一工作日 (NBD) 交付。如果 NBD 不可能，则提供当日发货。有限制；有关详细信息，请查看相应的服务说明。 8 思科操作系统更新包括以下内容：许可功能集内的维护版本、次要更新和主要更新。
表 2. Cisco Catalyst 4500E 系列管理引擎支持和性能

功能	Cisco Catalyst 4500 系列管理引擎Supervisor V-10GE	Cisco Catalyst 4500 系列管理引擎Supervisor 6L-E	Cisco Catalyst 4500 系列管理引擎Supervisor 6-E	Cisco Catalyst 4500 系列管理引擎Supervisor 7-E
Cisco Catalyst WS-C4503-E 机箱	72 Gbps 54 mpps	136 Gbps 116 mpps	136 Gbps 116 mpps	272 Gbps 250 mpps
Cisco Catalyst WS-C4506-E 机箱	108 Gbps 81 mpps	280 Gbps 225 mpps	280 Gbps 225 mpps	560 Gbps 250 mpps
Cisco Catalyst WS-C4507R+E 机箱	108 Gbps 81 mpps	280 Gbps 225 mpps	280 Gbps 225 mpps	560 Gbps 250 mpps
Cisco Catalyst WS-C4510R+E 机箱	136 Gbps 102 mpps	不支持	320 Gbps 250 mpps	848 Gbps 250 mpps
Cisco Catalyst WS-C4507R-E 机箱	108 Gbps 81 mpps	280 Gbps 225 mpps	280 Gbps 225 mpps	320 Gbps 250 mpps
Cisco Catalyst WS-C4510R-E 机箱	136 Gbps 102 mpps	不支持	320 Gbps 250 mpps	464 Gbps 250 mpps

Cisco Catalyst 4500 系列具有灵活的接口类型和端口密集度，因而支持混合匹配网络配置，以满足园区网络（表 3）的特定需求。
表 3. Cisco Catalyst 4500 系列端口密集度

Cisco Catalyst 4500 系列交换模块	每线路卡支持的接口数	Cisco Catalyst 4503-E	Cisco Catalyst 4506-E	Cisco Catalyst 4507R+E	Cisco Catalyst 4510R+E
交换 10/100 快速以太网 (RJ-45)	48	96	240	240	384
交换 10/100 快速以太网 (RJ-45)（符合 IEEE 802.3af/at标准的以太网供电 (PoE/PoEP)）	48	96	240	240	384
交换 100 FX 快速以太网 (MT-RJ)	48	96	240	240	384
交换 1000BASE-X（光纤）	6、18 或 48	104	244	244	388
交换 10/100/1000BASE-T 千兆以太网	48	108	240	240	384
交换 10/100/1000BASE-T 千兆以太网（符合 IEEE 802.3af/at 标准的 PoE/PoEP）	48	108	240	240	384
交换 万兆以太网	6 或 12	28	64	646	1006

配置灵活性和模块化优势

Cisco Catalyst 4500 系列线路卡支持混合匹配，可适应大量局域网访问、服务器连接、SMB 或分支机构部署。Cisco Catalyst 4500 系列支持表 4 中按部件号列出的以下线路卡。
表 4. Cisco Catalyst 4500E 系列线路卡

产品编号	说明
Cisco Catalyst 4500E 系列线路卡
WS-X4748-RJ45V+E	Cisco Catalyst 4500E 系列 48 端口 802.3at PoEP 10/100/1000 (RJ-45)
WS-X4712-SFP+E	Cisco Catalyst 4500E 系列 12 端口 万兆以太网 (SFP+)
WS-X4624-SFP-E	Cisco Catalyst 4500E 系列 24 端口 GE (SFP)
WS-X4612-SFP-E	Cisco Catalyst 4500E 系列 12 端口 GE (SFP)
WS-X4648-RJ45V-E	Cisco Catalyst 4500E 系列 48 端口 PoE 10/100/1000 (RJ45)
WS-X4648-RJ45V+E	Cisco Catalyst 4500E 系列 48 端口高级 PoE 10/100/1000 (RJ45)
WS-X4606-X2-E	Cisco Catalyst 4500E 系列 6 端口 10GE (X2)
WS-X4648-RJ45-E	Cisco Catalyst 4500E 系列 48 端口数据 10/100/1000 (RJ45)
Cisco Catalyst 4500 传统 10/100 线卡
WS-X4148-RJ	Catalyst 4500 10/100 自动模块，48 端口 (RJ-45)
WS-X4248-RJ45V	Cisco Catalyst 4500 PoE 802.3af 10/100，48 端口 (RJ-45)
Cisco Catalyst 4500 传统 10/100/1000 线路卡
WS-X4548-GB-RJ45	Cisco Catalyst 4500 增强型 48 端口 10/100/1000 模块 (RJ-45)
WS-X4548-RJ45V+	Cisco Catalyst 4500 48 端口 802.3af PoE 及 802.3at PoEP 10/100/1000 (RJ-45)
WS-X4548-GB-RJ45V	Cisco Catalyst 4500 PoE IEEE 802.3af 10/100/1000，48 端口 (RJ-45)
Cisco Catalyst 4500 传统 100 BASE-X FE 线路卡
WS-X4248-FE-SFP	Cisco Catalyst 4500 快速以太网交换模块, 48 端口 100BASE-X (SFP)
Cisco Catalyst 4500 传统 1000 BASE-X GE 线路卡
WS-X4306-GB	Cisco Catalyst 4500 千兆以太网模块，6 端口 (GBIC)
WS-X4506-GB-T	Cisco Catalyst 4500 6 端口 10/100/1000 RJ-45 PoE IEEE 802.3af 及 1000BASE-X (SFP)
WS-X4418-GB	Cisco Catalyst 4500 千兆以太网模块, 服务器交换 18 端口 (GBIC)
WS-X4448-GB-SFP	Cisco Catalyst 4500 千兆以太网模块, 48 端口 1000X (SFP)

表 5 列出 Cisco Catalyst 4500 管理引擎的最低软件要求。
表 5. Cisco Catalyst 管理引擎的最低软件要求

机箱	管理引擎	最低软件要求
Cisco WS-C4503-E 和 WS-C4506-E	管理引擎Supervisor Engine V-10GE 管理引擎Supervisor Engine 6-E 管理引擎Supervisor Engine 6L-E 管理引擎Supervisor Engine 7-E	Cisco IOS® 软件版本 12.2(37)SG Cisco IOS 软件版本 12.2(40)SG Cisco IOS 软件版本 12.2(52)SG Cisco IOS XE 软件版本 3.0(1)SG
Cisco WS-C4507R+E	管理引擎Supervisor Engine V-10GE 管理引擎Supervisor Engine 6-E 管理引擎Supervisor Engine 6L-E 管理引擎Supervisor Engine 7-E	Cisco IOS 软件版本 12.2(54)SG Cisco IOS 软件版本 12.2(54)SG Cisco IOS 软件版本 12.2(54)SG Cisco IOS XE 软件版本 3.0(1)SG
Cisco WS-C4510R+E	管理引擎Supervisor Engine V-10GE 管理引擎Supervisor Engine 6-E 管理引擎Supervisor Engine 7-E	Cisco IOS 软件版本 12.2(54)SG Cisco IOS 软件版本 12.2(54)SG Cisco IOS XE 软件版本 3.0(1)SG
Cisco WS-C4507R-E	管理引擎Supervisor Engine V-10GE 管理引擎Supervisor Engine 6-E 管理引擎Supervisor Engine 6L-E 管理引擎Supervisor Engine 7-E	Cisco IOS 软件版本 12.2(40)SG Cisco IOS 软件版本 12.2(40)SG Cisco IOS 软件版本 12.2(52)SG Cisco IOS XE 软件版本 3.0(1)SG
Cisco WS-C4510R-E	管理引擎Supervisor Engine V-10GE 管理引擎Supervisor Engine 6-E 管理引擎Supervisor Engine 7-E	Cisco IOS 软件版本 12.2(40)SG Cisco IOS 软件版本 12.2(40)SG Cisco IOS XE 软件版本 3.0(1)SG

管理 Catalyst 4500E 系列交换机
网络管理应用程序可简化和自动化与管理端到端网络关联的多项日常任务，在降低运营费用 (OpEx) 同时有助于提高网络可用性。
Cisco 网络助理
Cisco 网络助理应用程序可以从内部网的任意位置管理独立设备。使用其 GUI，即可执行多种配置任务，而无需使用命令行界面 (CLI) 命令。对于 VLAN 和服务质量 (QoS) 设置、库存和统计报告、链接和设备监视、软件升级以及许多其他网络功能，可以将操作同时应用到多个设备和端口。
Cisco 网络助理提供直观的 GUI、用于配置网络设备的替代模式、两种访问级别以及全面的在线帮助，因而可简化设备管理。它采用两种显示模式：设备视图和拓扑视图。在设备视图中，Catalyst 4500 系列管理员可以配置交换机、交换机上的端口或端口组。在拓扑视图中，管理员可以配置 VLAN 设置和 EtherChannel，还可以查看有关系统和网络状态的各种报告。
CiscoWorks LAN Management Solution
CiscoWorks LAN Management Solution (LMS) 是一套集成的管理功能，用于简化 Cisco® 无边界网络的配置、管理、监视和故障排除。CiscoWorks LMS 根据流行的互联网标准构建，使网络操作员能够通过可从网络随时随地进行访问的基于浏览器的界面来管理网络。用户可获得最大灵活性以及快速简便地访问管理功能和任务，这种用户体验降低了管理网络的复杂性，并减少了通常与管理网络相关的任务出错。设备支持的广度和深度，再加上“第一天”设备支持计划，可确保 4500E 系列交换机和新的思科平台自提供之日起就是受支持且可管理的。
安装完毕后，开盒即用的监视和故障排除仪表板提供直接的结果和可付诸行动的信息，以便在网络问题对服务产生影响之前将它们迅速隔离并进行修复。工作中心为操作员提供了可以迅速调配、监视和管理新 Cisco 4500E 系列交换机增值网络服务（如 Cisco EnergyWise、Cisco TrustSecTM 和 AutoSmart 端口）的独立场所。
网络分析模块
使用 Cisco NAM 2200 系列设备，可全面查看 Cisco Catalyst 4500 系列交换机部署的操作。该系列设备结合了应用程序性能查看、流量分析和故障排除功能，使网络管理员能够有效地管理如何提供融合的网络服务。利用 NAM 提供的查看功能，IT 可以提供一致的最终用户体验和提高服务级别。借助它，还可以进行全面的流量分析和有效地使用智能网络服务（如 QoS 和 Cisco WAAS），从而帮助优化资源。此外，Cisco NAM 还可以主动检测性能问题、加速隔离问题和分析根本原因，从而提高操作效率。
物理规格
表 6 列出物理规格。
表 6. Cisco Catalyst 4500 系列机箱的物理规格

格	WS-C4503-E	WS-C4506-E	WS-C4507R+E 和 WS-C4507R-E	WS-C4510R+E 和 WS-C4510R-E
尺寸 （长 x宽 x 高）	12.25 x 17.31 x 12.50 英寸 （31.12 x 43.97 x 31.70 厘米）	17.38 x 17.31 x 12.50 英寸 （44.13 x 43.97 x 31.70 厘米）	19.19 x 17.31 x 12.50 英寸 （48.74 x 43.97 x 31.70 厘米）	24.35 x 17.31 x 12.50 英寸 （61.84 x 43.97 x 31.70 厘米）
机架单元(RU)	7 RU	10 RU	11 RU	14 RU
机箱重量 （包括风扇托架）	32.25 磅（14.63 千克）	40.50 磅（18.37 千克）	44.50 磅（20.19 千克）	54.50 磅（24.73 千克）
安装	19 和 23 英寸 机架兼容（包括 19 英寸 机架和电缆导管硬件）	19 和 23 英寸 机架兼容（包括 19 英寸 机架和电缆导管硬件）	19 和 23 英寸 机架兼容（包括 19 英寸 机架和电缆导管硬件）	19 和 23 英寸 机架兼容（包括 19 英寸 机架和电缆导管硬件）
